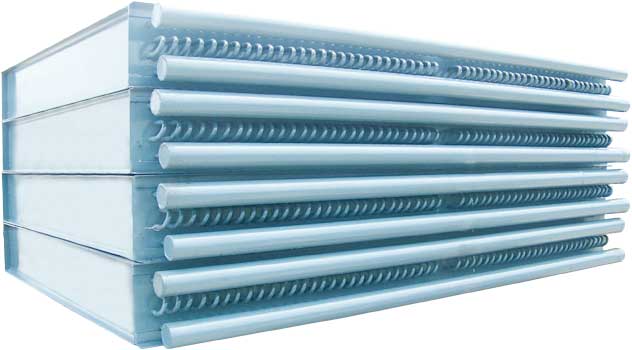

本項目是將PC-36生產線加熱爐煙氣余熱回收利用?；厥辗椒ǎ涸诩訜釥t煙口布置一臺RYRHS-A型常壓熱管余熱回收器，將400℃的煙氣降到160℃左右排放，回收的熱量直接加熱食用油（棕櫚油），使加熱爐節約燃料11％以上。

1 基本參數

煙氣溫度：400℃

燃料消耗量：420kg/h

加熱爐進口油溫：152℃；出口溫度175℃，；

度增量：22℃

棕櫚油流量：270噸/小時

2  RYRHS型余熱回收器設計參數

余熱回收器熱管采用304不銹鋼材料，框架部分采用碳鋼材料。

進口煙氣溫度：400℃

出口煙氣溫度：160℃

回收熱量：550000kcal/h

棕櫚油進口溫度：152℃；出口溫度：154.5-155℃

煙氣側阻力：6毫米水柱

棕櫚油流速：0.9米/秒

3 工藝線路

泵后棕櫚油經余熱回收器加熱后進入加熱爐。

 4   經濟效益

       系統運行后，經測試棕櫚油進入余熱回收器后，油溫度增量為3℃，綜合節能率達13.5%，已遠遠超出最初設計指標。
